Una acería no puede darse el lujo de esperar. Cada hora de inactividad en una planta siderúrgica equivale a toneladas de producción que no llegan al mercado, contratos que se tensan y cadenas de suministro que se rompen.

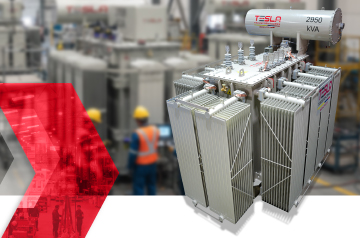

Cuando Optimus Steel LC —una planta siderúrgica ubicada en Texas, Estados Unidos— necesitó un transformador de distribución diseñado a la medida de sus cargas industriales, el tiempo de entrega y la precisión técnica no eran negociables.
Tesla Transformadores fabricó el equipo, cumplió las especificaciones al detalle y lo despachó hacia el mercado norteamericano. Este es el caso.
El reto: un transformador hecho a la medida para un entorno exigente
Las acerías imponen condiciones de operación que ponen a prueba cualquier transformador. Hornos de arco eléctrico, convertidores de frecuencia, rectificadores de gran escala: todas son cargas no lineales que generan armónicos y distorsionan la calidad de la energía en el sistema.
El transformador requerido por Optimus Steel debía operar en ese entorno sin degradarse. Los parámetros del proyecto lo dejaban claro:
Potencia nominal: 2.950 kVA
Tensión primaria: 13.800 V — conexión delta (D)
Tensión secundaria: 800 V — conexión estrella (yn)
Grupo vectorial: Dyn5
Factor K: K-20 — capacidad para soportar corrientes armónicas severas
No se trataba de un transformador estándar de catálogo. Era un equipo diseñado desde cero para sobrevivir a las condiciones eléctricas de la industria del acero.
La ingeniería detrás del equipo
Núcleo de acero al silicio de grano orientado
El núcleo del transformador fue fabricado con láminas de acero al silicio de grano orientado, un material seleccionado por su alta permeabilidad magnética y sus bajas pérdidas por histéresis. En términos prácticos: menos energía disipada como calor, mayor eficiencia de transferencia y menor temperatura de operación sostenida.
Devanados en cobre electrolítico de alta pureza
Los devanados fueron construidos en cobre electrolítico de alta pureza. La conductividad del material, combinada con la precisión del proceso de bobinado, garantiza un comportamiento eléctrico consistente a lo largo de toda la vida útil del equipo.
Diseño térmico para factor K-20
Las cargas no lineales generan corrientes armónicas que calientan los devanados de forma desproporcionada respecto a las cargas lineales equivalentes. El diseño del transformador incorporó un dimensionamiento térmico específico para factor K-20, asegurando el control de la elevación de temperatura tanto del aceite como del punto caliente del bobinado, incluso bajo condiciones de carga severa.
Blindaje electrostático
El equipo incorpora blindaje electrostático entre los devanados primario y secundario. Este elemento reduce el acoplamiento capacitivo entre los dos lados del transformador, minimizando la transferencia de perturbaciones y transitorios de alta frecuencia hacia la red de distribución interna de la planta.
En una acería, donde las cargas generan ruido eléctrico permanente, este blindaje es una capa de protección que preserva la calidad de la energía en los circuitos sensibles del proceso.
Seguridad y monitoreo continuo: los accesorios que no se improvisan
Un transformador en operación industrial sin los instrumentos adecuados es un riesgo. El equipo entregado a Optimus Steel fue equipado con un conjunto de accesorios que garantizan monitoreo permanente y respuesta segura ante cualquier condición anormal:
• Indicador de nivel del líquido refrigerante — control visual del aceite en todo momento.
• Termómetro del líquido refrigerante con contactos secos — alarma y disparo por temperatura.
• Relé Buchholz con contactos secos — detección temprana de fallas internas (gas y flujo de aceite).
• Válvula de sobrepresión con contacto seco — protección mecánica ante presiones anómalas.
• Radiadores desmontables con válvulas tipo mariposa — diseño que facilita el mantenimiento sin necesidad de vaciar el transformador.
Cada accesorio tiene contactos secos: una decisión de diseño que simplifica la integración con los sistemas de supervisión y control de la planta.
De Funza a Texas: fabricación colombiana en el mercado norteamericano
Este proyecto es una prueba concreta de que la industria manufacturera colombiana puede competir, ganar y entregar en uno de los mercados más exigentes del mundo.
El transformador fue fabricado en la planta de Tesla Transformadores en Funza, Cundinamarca —una instalación de 10.000 m² con campo de pruebas eléctricas, laboratorio de validación y líneas de producción equipadas con tecnología de automatización industrial— y despachado hasta Texas bajo condiciones de exportación acordadas con el cliente.
La entrega a Optimus Steel no es solo un caso exitoso. Es parte de la estrategia de expansión de Tesla Transformadores en el mercado norteamericano, un mercado donde la demanda de transformadores de potencia sigue creciendo y donde el diferencial de rapidez de respuesta y personalización técnica marca la diferencia.
Ficha técnica del proyecto
| Cliente | Optimus Steel LC |
| Industria | Siderurgia |
| Ubicación del proyecto | Texas, Estados Unidos |
| Tipo de equipo | Transformador trifásico de distribución inmerso en aceite |
| Potencia nominal | 2.950 kVA |
| Tensión primaria | 13.800 V — conexión delta (D) |
| Tensión secundaria | 800 V — conexión estrella (yn) |
| Grupo vectorial | Dyn5 |
| Conductores de devanado | Cobre electrolítico de alta pureza |
| Núcleo | Acero al silicio de grano orientado |
| Factor K | K-20 (cargas no lineales) |
| Blindaje | Electrostático entre devanados |
| Accesorios de protección | Relé Buchholz, válvula de sobrepresión, termómetro (con contactos secos) |
| Normas de fabricación | IEC / IEEE / NTC / RETIE 2024 |
| Certificación de calidad | ISO 9001:2015 — Icontec |
| Planta de fabricación | Funza, Cundinamarca, Colombia |
